JG produceCappucci spider personalizzati in acciaio inossidabile 304come gruppo di precisione in due pezzi abbinato per apparecchiature industriali OEM. Lavorati dal pieno in acciaio inossidabile AISI 304, i blocchi superiore e inferiore combinano fori di montaggio accuratamente allineati, profonde filettature UNF e una sede dalla forma simmetrica. Il progetto richiede una lavorazione coordinata di entrambe le metà in modo che l'assemblaggio completo si chiuda in modo uniforme e mantenga una geometria di bloccaggio coerente.

Panoramica del prodotto

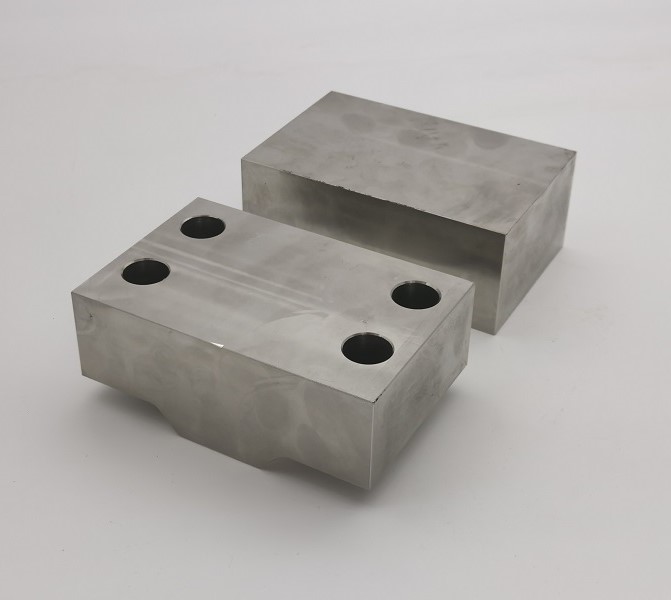

I cappucci a ragno personalizzati in acciaio inossidabile 304 sono prodotti secondo il disegno 16SG-7-B19. Ciascun gruppo è costituito da due blocchi nominali in acciaio inossidabile da 2 x 3-1/4 x 5 pollici. La coppia finita incorpora quattro posizioni di fissaggio e un profilo centrale con transizioni di 135 gradi, raggi tipici di 1/4 di pollice e un'altezza del profilo controllata di 7/16 di pollice.

Processo di produzione

1. Preparazione del blocco in acciaio inossidabile 304 e verifica dei materiali
2. Definizione del dato e spianatura CNC di precisione
3. Fresatura di sgrossatura e finitura CNC della gola centrale a gradini
4. Foratura coordinata di quattro fori attraverso il blocco superiore abbinato
5. Foratura di maschiatura e lavorazione di filetti 5/8-18 UNF nel blocco inferiore
6. Rottura bordi, sbavatura e pulizia della filettatura interna
7. Ispezione dimensionale e visiva a coppie abbinate
8. Pulizia protettiva e imballaggio per esportazione

Caratteristiche del prodotto

• Costruzione in acciaio inossidabile AISI 304 resistente alla corrosione
• Assemblaggio lavorato a CNC in due pezzi abbinati
• Allineamento accurato a quattro fori su entrambi i blocchi
• Filettature interne profonde 5/8-18 UNF
• Profilo simmetrico della seduta centrale a 135 gradi
• Fori, filettature e bordi lavorati senza bave
• Tracciabilità dei materiali e report dimensionali disponibili
• Produzione OEM secondo i disegni del cliente

Allineamento dei fori in due pezzi abbinati

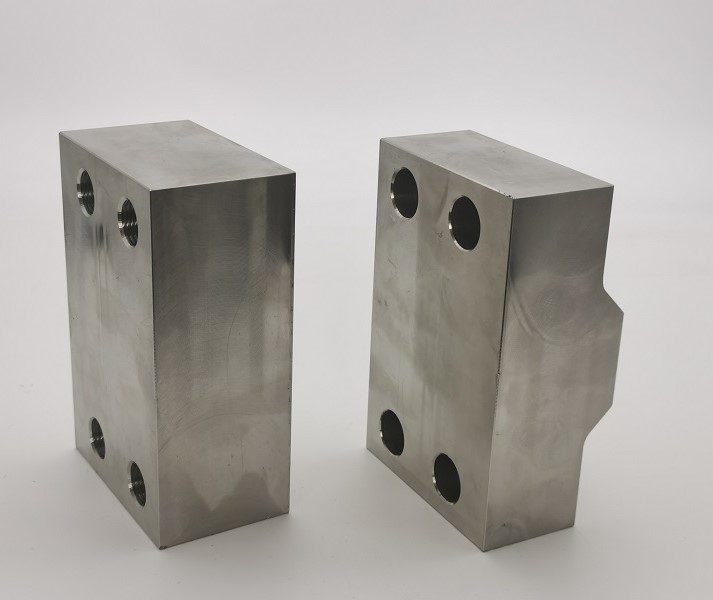

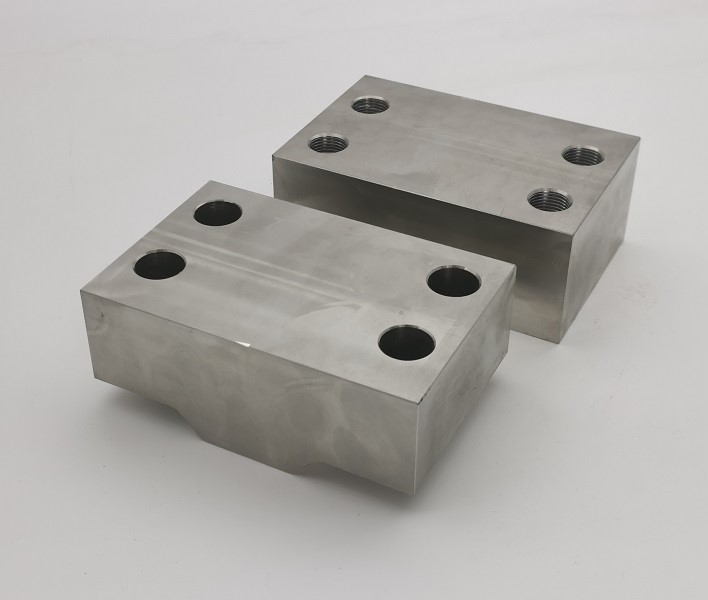

Una delle principali sfide produttive dei cappucci Spider in acciaio inossidabile Custom 304 è il mantenimento del modello a quattro fori su entrambi i componenti. Il blocco superiore utilizza fori con spazio libero da 11/16 pollici, mentre il blocco inferiore utilizza fori maschiati da 37/64 pollici con filettature 5/8-18 UNF a una profondità specificata di 1-1/8 pollici. I riferimenti comuni e le configurazioni coordinate aiutano ogni bullone a entrare senza problemi senza forzare o filettarsi durante l'assemblaggio.

Geometria della scanalatura a 135 gradi controllata

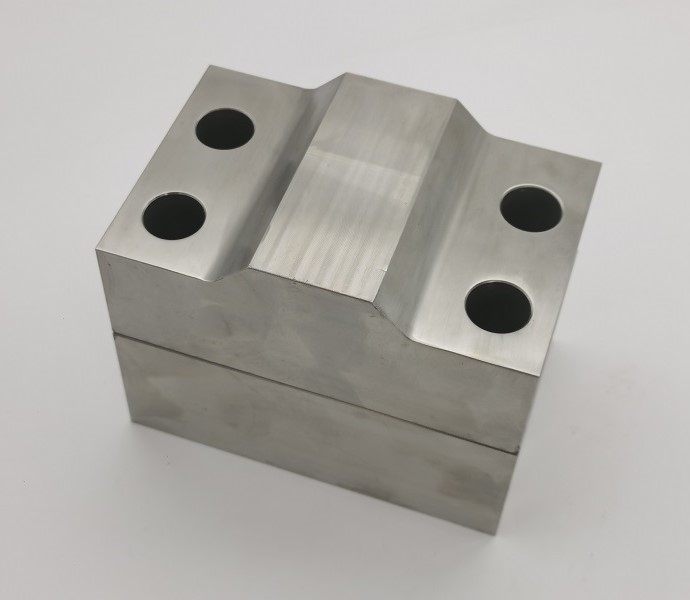

Il profilo centrale della seduta distingue i cappucci Spider in acciaio inossidabile Custom 304 dai tradizionali blocchi di serraggio rettangolari. Entrambe le facce di transizione di 135 gradi devono rimanere simmetriche rispetto alla linea centrale, fondersi nei raggi specificati di 1/4 di pollice e mantenere l'altezza del profilo richiesta. Il bloccaggio stabile del pezzo e i passaggi di finitura controllati riducono la mancata corrispondenza, i segni degli utensili e la distorsione locale.

Specifiche tecniche

Controllo qualità della filettatura e della superficie

Ogni gruppo di Spider Caps personalizzati in acciaio inossidabile 304 viene controllato per quanto riguarda la posizione del foro, la dimensione della punta, l'innesto della filettatura, le dimensioni complessive e la conformità del profilo. I calibri passa/non passa verificano le filettature 5/8-18 UNF. Le facce lavorate vengono ispezionate per individuare bave, spigoli vivi, contaminazione e danni da manipolazione, mentre i componenti abbinati sono protetti dalla miscelazione durante la pulizia e l'imballaggio.

Applicazioni

• Gruppi di bloccaggio e supporto industriali
• Attrezzature per macchinari personalizzati
• Attrezzature e utensili in acciaio inossidabile
• Assemblaggi meccanici OEM che richiedono cappucci abbinati
• Attrezzature di produzione resistenti alla corrosione

Lavorazione OEM dell'acciaio inossidabile di JG

JG fornisce cappucci Spider in acciaio inossidabile 304 personalizzati da quantità di prototipi fino alla produzione ripetuta. Il nostro team di ingegneri controlla l'identificazione del materiale, i riferimenti delle parti accoppiate, la geometria della scanalatura, l'allineamento dei fori filettati e l'ispezione finale durante tutto il processo di lavorazione CNC. I clienti possono richiedere certificati dei materiali, rapporti di ispezione dimensionale e supporto completo alla produzione basato su disegni.
