Saldatura personalizzata del sensore di oscillazione in acciaio inossidabile

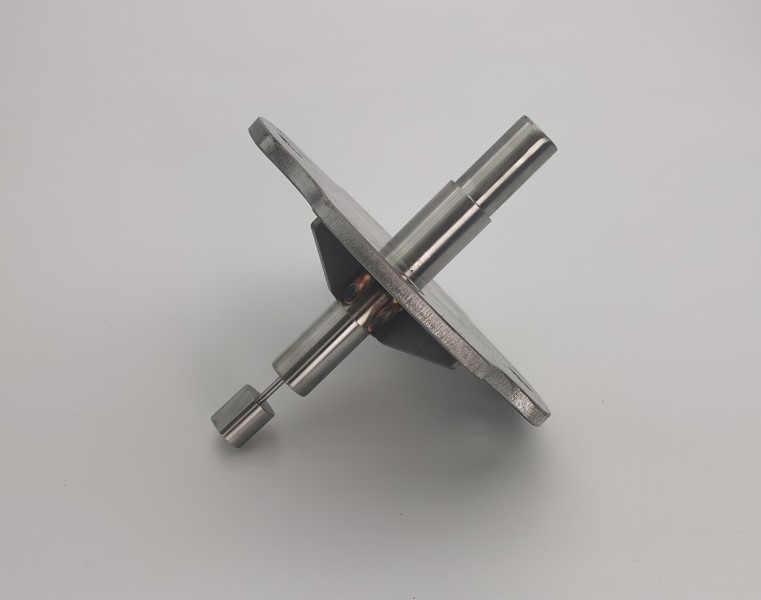

JG produce ilSaldatura personalizzata del sensore di oscillazione in acciaio inossidabileper il rilevamento dello spostamento industriale, il monitoraggio delle oscillazioni e le apparecchiature di controllo del movimento. Il disegno 577039 Revisione C combina una piastra di montaggio profilata, un tubo del sensore a gradini, un'asta di spostamento sottile, un nucleo saldato di precisione, una testa dell'asta flessibile e quattro fazzoletti di rinforzo. Una lavorazione accurata e una saldatura controllata dall'attrezzatura sono essenziali perché l'assemblaggio finito deve preservare l'allineamento del tubo consentendo al tempo stesso un movimento affidabile della sottile asta di rilevamento.

Panoramica del prodotto

Il sensore di oscillazione personalizzato in acciaio inossidabile saldato è realizzato in acciaio inossidabile AISI 304 e AISI 316L. AISI 304 viene utilizzato per la piastra di montaggio principale, il tubo del sensore di spostamento, l'asta da 1/8 di pollice e i tasselli di rinforzo. Il nucleo di saldatura del sensore e la testa dell'asta flessibile utilizzano acciaio inossidabile AISI 316L. L'assemblaggio completato ha una finitura in acciaio inossidabile grezzo ed è prodotto come saldatura OEM secondo i disegni del cliente.

Relazione tra componente e disegno

Processo di produzione

1. Verifica dei materiali per acciaio inossidabile AISI 304 e AISI 316L
2. Taglio di precisione del profilo e foratura della piastra di montaggio
3. Taglio e formatura di quattro tasselli di rinforzo
4. Tornitura e alesatura CNC del tubo del sensore di spostamento a gradini
5. Lavorazione CNC del nucleo di saldatura e della testa dell'asta flessibile
6. Preparazione dell'asta di spostamento di precisione da 1/8 di pollice
7. Sbavatura e pulizia prima del montaggio dell'attrezzatura
8. Saldatura GTAW controllata dall'attrezzatura con apporto termico bilanciato
9. Ispezione dello schema di montaggio, dell'allineamento del tubo e del movimento dell'asta
10. Ispezione visiva delle saldature, pulizia finale e imballo protettivo

Allineamento e concentricità dei tubi

Il tubo a gradini passa attraverso la piastra di montaggio e supporta l'asta del pompante interno. Qualsiasi disallineamento del tubo o errore angolare può interferire con il movimento dell'asta e la risposta del sensore. JG controlla i diametri torniti, l'allineamento del foro, la posizione della piastra e la geometria saldata finale in modo che il sensore di oscillazione personalizzato in acciaio inossidabile mantenga un asse di rilevamento stabile dopo l'assemblaggio.

Posizionamento del fazzoletto e geometria della piastra

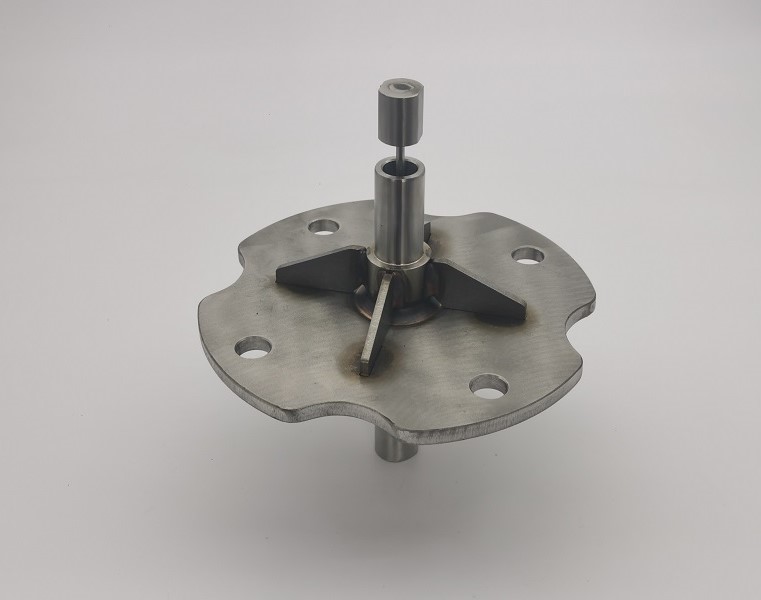

Quattro tasselli in acciaio inossidabile rinforzano la connessione tubo-piastra. I tasselli devono essere posizionati simmetricamente attorno al tubo centrale senza ostruire le quattro fessure della piastra o i fori di montaggio. Dispositivi dedicati stabiliscono la perpendicolarità del tubo e la spaziatura dei fazzoletti prima della saldatura. Il posizionamento bilanciato distribuisce il carico e aiuta a prevenire la deformazione della piastra di montaggio.

Saldatura GTAW e controllo della distorsione

Il disegno specifica la saldatura ad arco di tungsteno a gas in corrispondenza del collegamento del tubo centrale e tra i fazzoletti. Le sezioni sottili in acciaio inossidabile possono deformarsi quando il calore di saldatura è concentrato in un'area. JG utilizza una preparazione controllata dei giunti, sequenze di saldatura bilanciate, un adeguato apporto di calore e controlli dimensionali intermedi per preservare la planarità e l'allineamento del sensore di oscillazione personalizzato in acciaio inossidabile.

Asta flessibile e controllo della testa del sensore

La sottile asta di spostamento da 1/8 di pollice collega il nucleo del sensore lavorato alla testa dell'asta flessibile. Il disegno identifica l'orientamento rotazionale della testa e del nucleo come non critici, ma la posizione assiale, le condizioni del foro e il libero movimento rimangono importanti. La lavorazione senza bave e l'attenta manipolazione evitano rigature, piegature o inceppamenti dell'asta durante il funzionamento.

Specifiche tecniche

Piastra di montaggio e controllo del foro

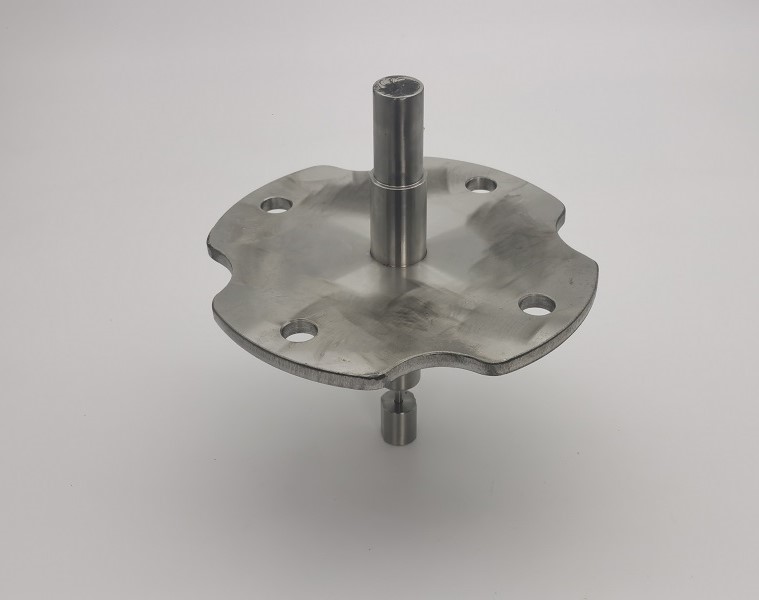

La piastra di montaggio in AISI 304 ha un profilo profilato da cinque pollici, quattro fori di montaggio, un'apertura centrale del tubo e quattro fessure a soffietto. La precisione del profilo e la posizione del foro influiscono sull'intercambiabilità dell'installazione. La piastra viene controllata prima e dopo la saldatura per verificare che l'apporto di calore non abbia spostato lo schema di montaggio o introdotto eccessive distorsioni.

Controllo di qualità

Il controllo di qualità per la saldatura del sensore oscillante in acciaio inossidabile personalizzato copre sia i singoli componenti che l'assemblaggio completato. L'ispezione comprende i diametri torniti, le condizioni del foro del tubo, il profilo della piastra, la spaziatura dei fori di montaggio, la perpendicolarità del tubo, la posizione del fazzoletto, l'aspetto della saldatura e il movimento dell'asta flessibile. Certificati dei materiali e rapporti di ispezione dimensionale sono disponibili in base ai requisiti del cliente OEM.

Caratteristiche del prodotto

• Costruzione in acciaio inox AISI 304 e AISI 316L
• Tubo sensore a gradini lavorato a CNC e testa dell'asta di precisione
• Piastra di montaggio profilata da cinque pollici con quattro fori di montaggio
• Quattro tasselli di rinforzo per la stabilità strutturale
• Gruppo saldato GTAW controllato dall'attrezzatura
• Allineamento controllato del tubo e movimento fluido dell'asta di rilevamento
• Finitura in acciaio inox grezzo sbavato e pulito
• Produzione OEM secondo i disegni del cliente

Applicazioni

• Sistemi di rilevamento dello spostamento industriale
• Apparecchiature per il monitoraggio delle oscillazioni e del runout
• Macchine per la movimentazione del nastro e l'allineamento delle bobine
• Attrezzature per l'imballaggio e la trasformazione
• Gruppi di controllo del movimento e di rilevamento della posizione
• Meccanismi di sensori industriali OEM personalizzati

Saldature sensore OEM di JG

JG fornisce la saldatura personalizzata del sensore oscillante in acciaio inossidabile dalla produzione del singolo componente fino all'assemblaggio finito. Il nostro processo integrato combina taglio profili, tornitura CNC, foratura di precisione, attrezzaggio dedicato, saldatura GTAW, verifica dimensionale e controlli funzionali. Questo flusso di lavoro controllato aiuta i clienti OEM a ricevere un sensore saldato ripetibile pronto per l'installazione dell'apparecchiatura.
