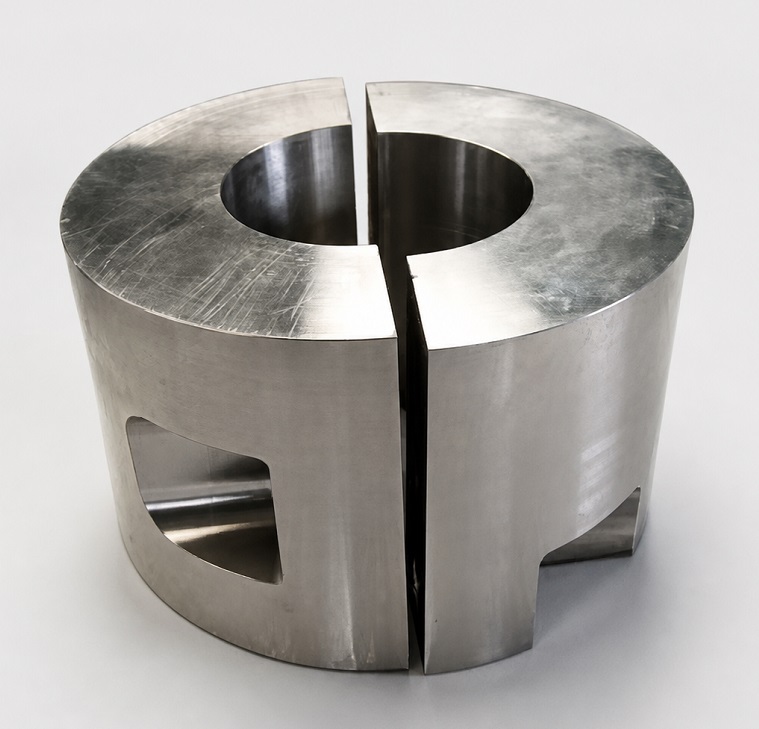

JG produce ilMozzo Spider diviso personalizzato in acciaio inossidabile 304per serraggi industriali pesanti, azionamenti e assemblaggi meccanici. Questo grande mozzo è ricavato da una solida barra tonda in acciaio inossidabile 304 e fornito come gruppo in due pezzi abbinati. La sequenza di produzione è fondamentale: tutte le operazioni di tornitura, alesatura, fresatura, foratura e filettatura vengono completate mentre il mozzo rimane intero, e il mozzo finito viene quindi separato mediante taglio tramite elettroerosione a filo.

Panoramica del prodotto

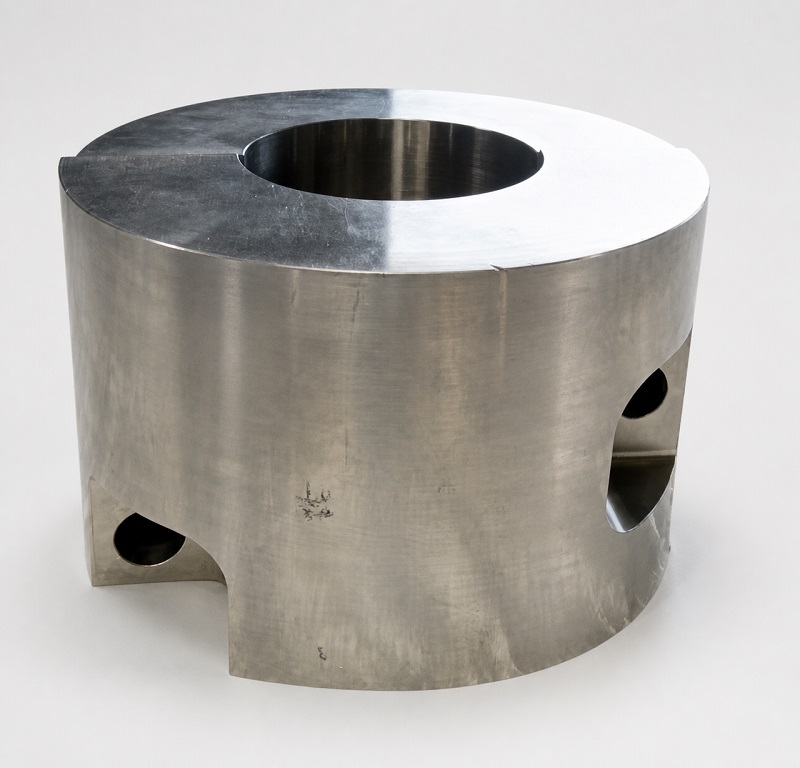

Il mozzo Spider diviso in acciaio inossidabile personalizzato 304 è prodotto secondo il disegno AOS05HS32S0001. Le sue dimensioni finite nominali sono 13,00 pollici di diametro esterno, 6,25 pollici di diametro del foro e 8,50 pollici di lunghezza assiale. Il componente include due finestre in rilievo opposte, caratteristiche laterali a gradini e posizioni dei bulloni accoppiati con fori passanti e filettature profonde 1-1/4-7 UNC.

Processo di produzione

1. Verifica e segatura di barre tonde in acciaio inox 304
2. Tornitura CNC e lavorazione frontale di grande diametro
3. Alesatura di precisione del foro centrale da 6,25 pollici
4. Fresatura CNC di finestre a rilievo contrapposto e particolari esterni
5. Foratura profonda, svasatura e maschiatura 1-1/4-7 UNC
6. Ispezione dimensionale completa mentre il mozzo è integro
7. Elettroerosione a filo divisa in due metà abbinate
8. Sbavatura della superficie tagliata, identificazione dei pezzi accoppiati e ispezione finale
9. Pulizia, protezione dalla corrosione e imballaggi per l'esportazione

Lavorazione completa prima della divisione dell'elettroerosione a filo

Il principale valore ingegneristico dello Spider Hub diviso in acciaio inossidabile Custom 304 è la sequenza di processo controllata specificata nel disegno. La lavorazione del foro, del diametro esterno, delle facce, delle finestre e dei bulloni prima della separazione preserva una linea centrale comune e relazioni di Riferimento coerenti. L'elettroerosione a filo produce quindi una spaccatura stretta e controllata con una forza di taglio meccanica minima. Le due metà rimangono permanentemente identificate come un set abbinato.

Grande precisione del foro e stabilità dimensionale

La lavorazione di un foro da 6,25 pollici attraverso un pesante mozzo in acciaio inossidabile 304 richiede un bloccaggio rigido del pezzo, un'asportazione bilanciata del materiale e condizioni di taglio controllate. La generazione di calore e lo stress residuo possono influire sulla rotondità e sulla coassialità, soprattutto quando l'anello finito viene diviso. JG applica sgrossatura graduale, percorsi utensile sensibili allo stress, finitura noiosa e ispezione prima e dopo la divisione per verificare che il mozzo Spider diviso in acciaio inossidabile 304 personalizzato venga assemblato in modo coerente.

Lavorazione di fori profondi e filettatura 1-1/4-7 UNC

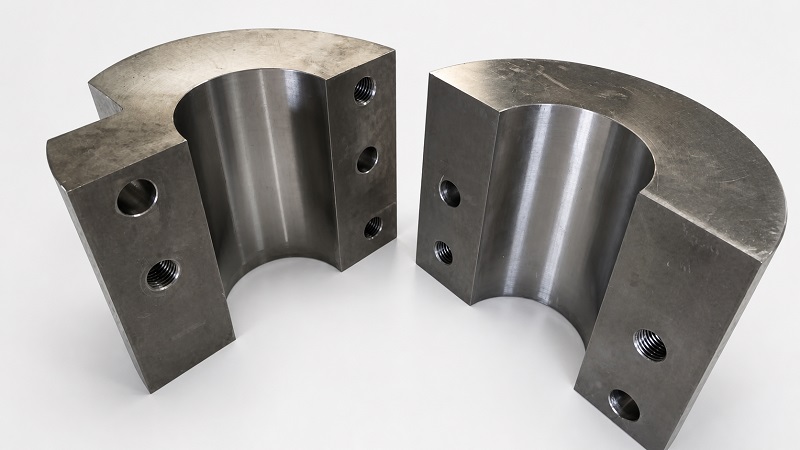

Il sistema di fissaggio abbinato combina fori passanti nella metà superiore e fori filettati nella metà inferiore. Le caratteristiche del disegno includono fori da 1,281 pollici di diametro a una profondità di 2,50 pollici, fori maschiati da 1,109 pollici a una profondità di 3,21 pollici e filettature 1-1/4-7 UNC a una profondità di 2,50 pollici. L'inserimento preciso del foro, la perpendicolarità, la profondità della filettatura e la rimozione dei trucioli sono essenziali per un inserimento regolare del bullone e una forza di serraggio affidabile.

Specifiche tecniche

Controllo di qualità

Il controllo di qualità per il mozzo Spider diviso in acciaio inossidabile 304 personalizzato si concentra sulla tracciabilità del materiale, dimensioni e rotondità del foro, diametro esterno, parallelismo delle facce, posizione del foro, profondità della filettatura e allineamento delle metà accoppiate. Le filettature interne vengono controllate utilizzando calibri appropriati ed entrambe le metà vengono assemblate dopo il taglio tramite elettroerosione a filo per confermare che il foro, il profilo esterno e il sistema di bulloni rimangano correttamente abbinati.

Caratteristiche del prodotto

• Solida struttura in acciaio inox AISI 304
• Ampio diametro esterno da 13 pollici e foro di precisione da 6,25 pollici
• Lavorazione CNC completa prima della separazione
• Divisione per elettroerosione a filo a bassa forza e con taglio stretto
• Metà del mozzo abbinate e tracciabili
• Filettature interne profonde 1-1/4-7 UNC
• Resistenza alla corrosione per ambienti industriali esigenti
• Disponibili certificati dei materiali e rapporti dimensionali
• Produzione OEM secondo i disegni del cliente

Applicazioni

• Gruppi di bloccaggio e alberi per carichi pesanti
• Sistemi di azionamento industriale
• Grandi macchinari per la lavorazione e la movimentazione
• Attrezzature meccaniche resistenti alla corrosione
• Gruppi mozzo diviso OEM personalizzati

Lavorazione CNC di grandi dimensioni in acciaio inossidabile di JG

JG fornisce il mozzo Spider diviso in acciaio inossidabile 304 personalizzato dall'approvvigionamento delle materie prime attraverso la lavorazione CNC di grandi dimensioni, la filettatura di fori profondi, la divisione per elettroerosione a filo e l'ispezione finale accoppiata. Il nostro processo controlla le relazioni tra foro, diametro esterno, fori di montaggio e facce divise, offrendo ai clienti OEM un assemblaggio affidabile e abbinato, supportato da materiale e documentazione di ispezione.
