Bullone a spalla forgiato personalizzato 17-4 PH

Bullone a spalla forgiato personalizzato 17-4 PH

JG produce ilBullone a spalla forgiato personalizzato 17-4 PHdall'acciaio inossidabile indurito per precipitazione per gruppi di perni, collegamenti, cerniere e controllo del movimento per carichi pesanti. A differenza di un elemento di fissaggio lavorato a macchina standard, questo componente deve iniziare come forgiatura e poi passare attraverso la lavorazione CNC controllata, la produzione di esagoni interni, l'indurimento per invecchiamento e la rullatura del filetto post-indurimento. Il processo combinato dà ciascunoBullone a spalla forgiato 17-4 PHelevata resistenza, prestazioni affidabili alla fatica e geometria stabile per servizi industriali esigenti.

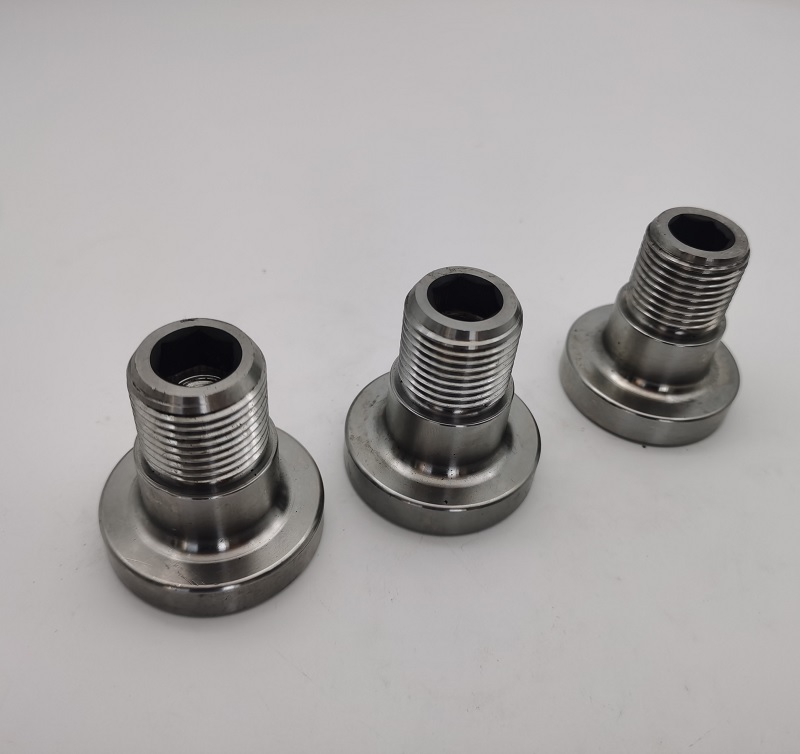

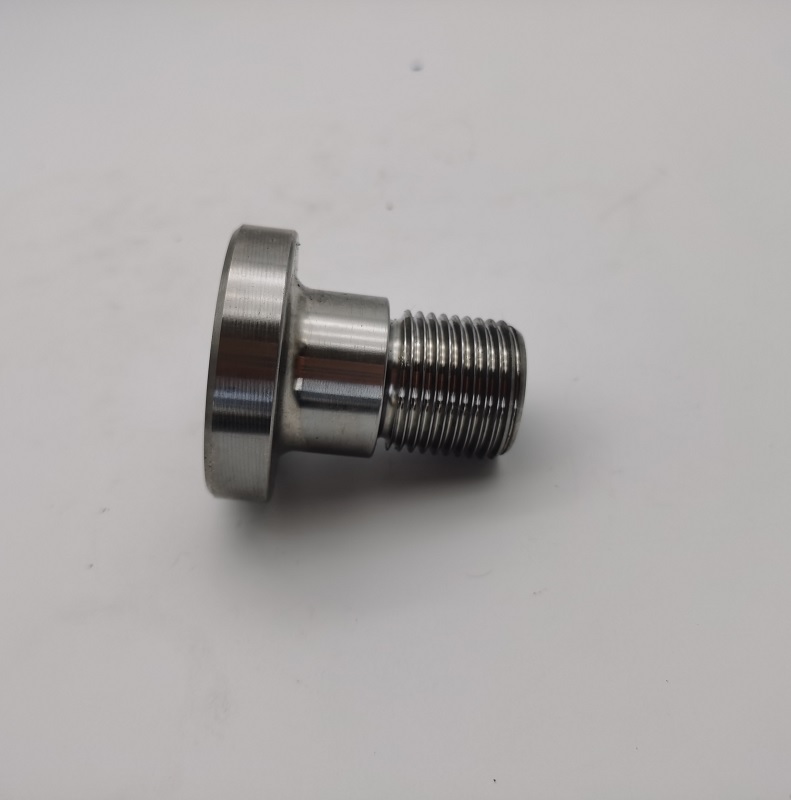

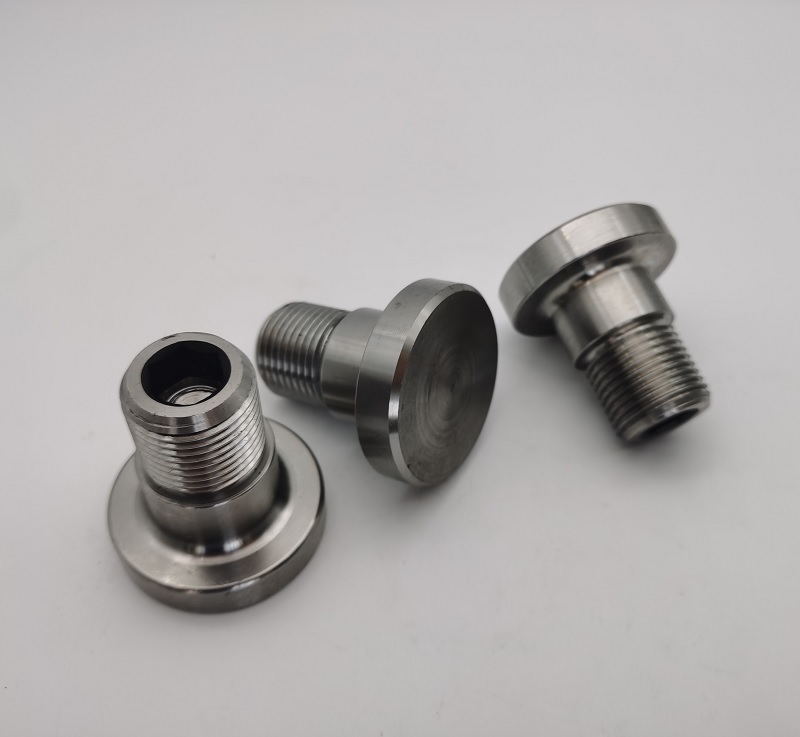

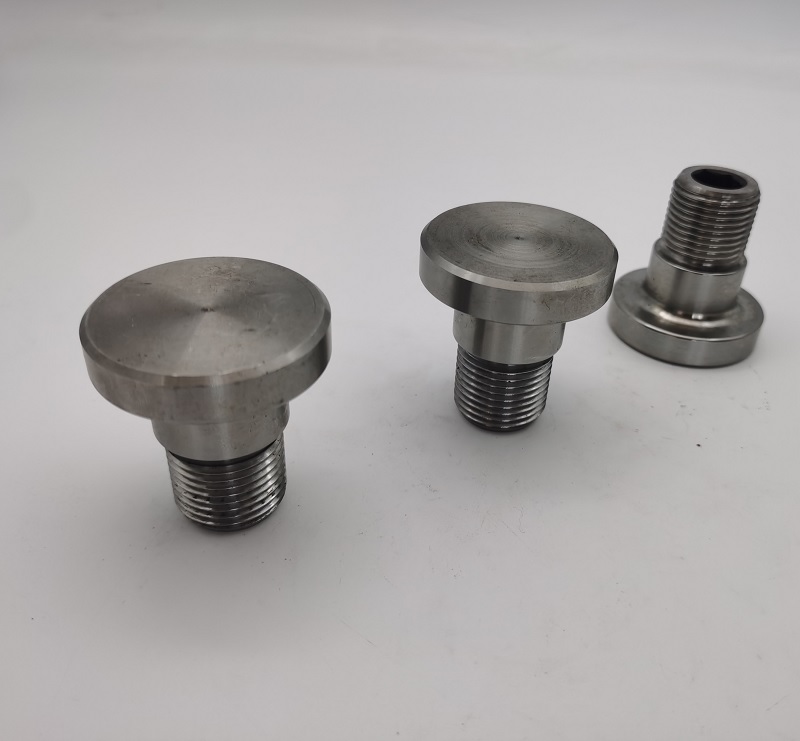

ILBullone a spalla forgiato 17-4 PHha una testa grande da 1,875 pollici, una spalla di precisione di circa 1,124-1,127 pollici di diametro e una filettatura esterna 1-12 UNF Classe 3A. L'esagono femmina, i raggi di transizione, il rilievo della filettatura e le superfici della spalla devono funzionare insieme come un insieme funzionale. JG controlla ogni dato e transizione per supportare una coppia di installazione ripetibile, un posizionamento accurato e una lunga durata.

Perché la parte deve essere forgiata

La forgiatura è il fondamento di questo bullone a spalla personalizzato. Il processo migliora il flusso del materiale attraverso la testa e la spalla invece di rimuovere l'intera forma da barre sovradimensionate. Per un dispositivo di fissaggio ad alto carico, il flusso controllato dei grani aiuta a supportare la forza e la resistenza agli urti attorno alla transizione testa-gambo. JG pianifica attentamente i sovrametalli di forgiatura in modo che la successiva tornitura CNC possa pulire tutte le superfici funzionali senza rimuovere materiale non necessario.

Produrre un coerentebullone a spalla forgiato personalizzatorichiede il controllo delle condizioni della billetta, del riempimento dello stampo, della rimozione della bava e dell'allineamento della forgiatura. La variazione nel pezzo grezzo forgiato può influenzare il sovrametallo di lavorazione, la concentricità della spalla e la geometria della testa finale. I pezzi fucinati in entrata vengono quindi controllati prima della lavorazione CNC in modo che i pezzi grezzi instabili non entrino nelle operazioni successive.

Lavorazione CNC e precisione dell'esagono femmina

Dopo la forgiatura, il grezzo viene tornito a CNC per produrre la faccia della testa, la spalla, il grezzo di filettatura, gli smussi, i raggi di transizione e le caratteristiche di rilievo. Il diametro della spalla e la sua relazione con l'asse filettato sono importanti perché la spalla può fungere da superficie di appoggio, perno o di posizionamento. JG utilizza punti di bloccaggio e lavorazione controllati per mantenere la concentricità proteggendo al tempo stesso la testa forgiata.

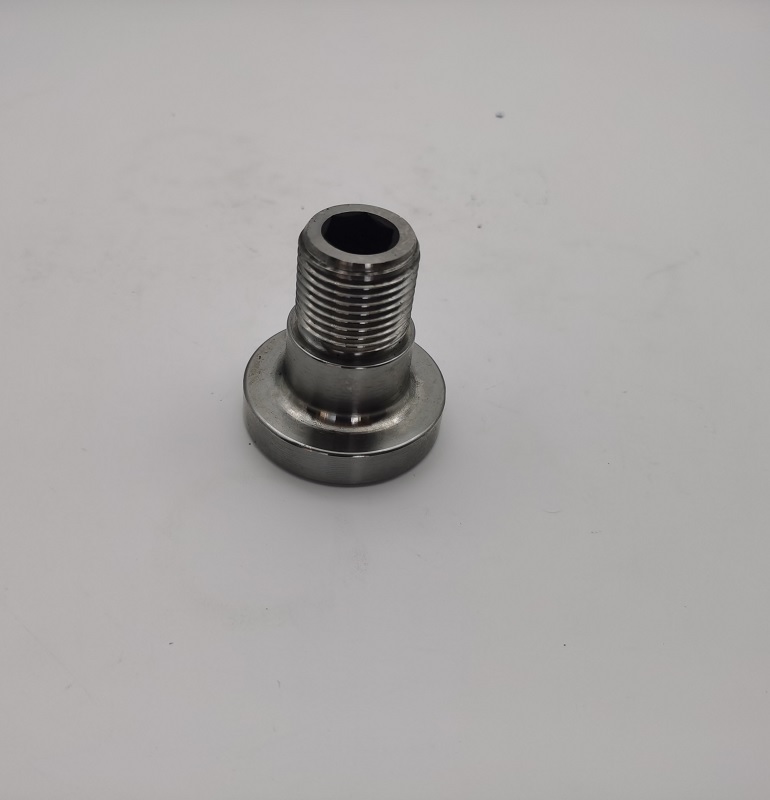

L'esagono femmina è lavorato solo sull'estremità filettata. Le sue dimensioni, profondità e allineamento devono garantire un impegno affidabile dell'utensile senza indebolire la parete circostante. È possibile utilizzare un rilievo sottosquadro opzionale per pulire gli angoli interni dell'esagono. Questa caratteristica richiede uno stretto coordinamento tra la foratura, la lavorazione dell'esagono interno e la preparazione del pezzo grezzo.

H1150/4 Indurimento per invecchiamento

ILBullone a spallamento in acciaio inox 17-4 PHviene riportato alla condizione A prima dell'indurimento per invecchiamento e quindi trattato termicamente alla condizione H1150/4. Il ciclo di riferimento è 1150°F per quattro ore seguito da un raffreddamento ad aria inferiore a 90°F. Le prestazioni specificate includono una resistenza alla trazione minima di 135 ksi, un carico di snervamento minimo di 110 ksi, una durezza di 31-35 HRC e una resistenza all'urto di 50 piedi-libbre.

Il trattamento termico è più di un'operazione di durezza. Può influenzare la rettilineità, la dimensione della spalla, il diametro del pezzo grezzo e l'adattamento dell'esagono femmina. Per prestazioni costanti di ogniBullone a spalla forgiato 17-4 PH, JG considera il movimento del trattamento termico nel piano di lavorazione e verifica le dimensioni critiche dopo il ciclo H1150/4. L'identificazione dei lotti di trattamento termico può essere applicata con un metodo di marcatura a basso stress per la tracciabilità dei materiali e dei processi.

Filetti laminati dopo l'indurimento

Una delle principali sfide di produzione è la filettatura 1-12 UNF Classe 3A, che deve essere rullata dopo l'indurimento. La rullatura della filettatura forma il profilo mediante spostamento controllato invece di tagliare via il materiale. Se adeguatamente controllato, produce una superficie liscia della filettatura e un flusso favorevole del grano, supportando la resistenza alla fatica e un trasferimento coerente del carico.

Rotolando un induritoBullone a spalla forgiato 17-4 PHrichiede un diametro preciso del filetto, matrici di rullatura adeguate e una forza di processo stabile. JG monitora il pezzo grezzo prima della laminazione e ispeziona la filettatura finita con calibri calibrati. Anche l'eccentricità della filettatura, lo scarico e l'area del passo di 30 gradi sono controllati per evitare interferenze di assemblaggio.

Sfide chiave della produzione

• Flusso del grano forgiato:Il pezzo grezzo deve riempire la geometria della testa e della spalla preservando un adeguato sovrametallo di lavorazione.
• Concentricità della spalla:La spalla grande deve rimanere allineata con l'asse filettato 1-12 UNF.
• Stabilità al trattamento termico:I sovrametalli di lavorazione tengono conto del movimento dimensionale durante il ciclo H1150/4.
• Rullatura del filetto post-indurimento:Le dimensioni del grezzo di filettatura e la forza di rullatura sono controllate per una filettatura funzionale di Classe 3A.
• Integrità esadecimale femmina:La dimensione esagonale, la profondità e lo spessore della parete devono bilanciare la trasmissione della coppia e la resistenza della parte.
• Marcatura di tracciabilità a basso stress:L'identificazione del lotto di trattamento termico viene applicata senza creare concentrazioni di stress dannose.
• Transizioni senza sbavature:I rilievi della filettatura, i bordi esagonali interni e i raggi delle spalle sono rifiniti per un assemblaggio sicuro.

Processo di produzione

1. Verifica del materiale in acciaio inossidabile 17-4 PH
2. Forgiatura di precisione e preparazione del grezzo
3. Tornitura CNC di testa, spalla e sbozzato di filetto
4. Foratura e lavorazione esagonale femmina
5. Ispezione di sbavatura e pretrattamento termico
6. Ritorno alla condizione A e indurimento per invecchiamento H1150/4
7. 1-12 Rullatura della filettatura UNF Classe 3A dopo l'indurimento
8. Marcatura di identificazione del lotto a basso stress quando richiesto
9. Controllo dimensionale, calibro della filettatura e durezza
10. Pulizia finale e imballaggio protettivo per l'esportazione

Ispezione di qualità

Caratteristiche critiche delBullone a spalla forgiato 17-4 PHvengono controllati con micrometri, misuratori di altezza, calibri per filetti, durometri e altre apparecchiature calibrate. L'ispezione si concentra sul diametro della spalla, sulla lunghezza della spalla, sulla dimensione della testa, sulla concentricità, sulla geometria esagonale femmina, sulla funzione della filettatura, sui dettagli del rilievo e sui risultati del trattamento termico. Certificati dei materiali, registrazioni dei trattamenti termici e rapporti di ispezione dimensionale sono disponibili in base ai requisiti del progetto.

Applicazioni

• Portoni industriali e sistemi di carico
• Perni e collegamenti di macchinari pesanti
• Assemblaggi di controllo del movimento
• Attrezzature idrauliche e meccaniche
• Collegamenti a cerniera ad alto carico
• Assemblaggi strutturali OEM personalizzati

Perché scegliere JG

JG combina il coordinamento della forgiatura, la lavorazione CNC di precisione, il trattamento termico controllato e la rullatura dei filetti in un unico percorso di produzione gestito. Ciò è particolarmente importante per le parti in cui la resistenza, l'adattamento della spalla e le prestazioni della filettatura dipendono dalla corretta sequenza di operazioni. Per i programmi OEM è possibile fornire la convalida del prototipo, la produzione in lotti, la tracciabilità del processo e la documentazione di ispezione.

Invia a JG il tuo disegno, la domanda annuale e i requisiti di ispezione per un preventivo. ILBullone a spalla forgiato personalizzato 17-4 PHpuò essere prodotto in base alle dimensioni, ai contrassegni, alle condizioni di trattamento termico e ai requisiti di documentazione di qualità specificati.
