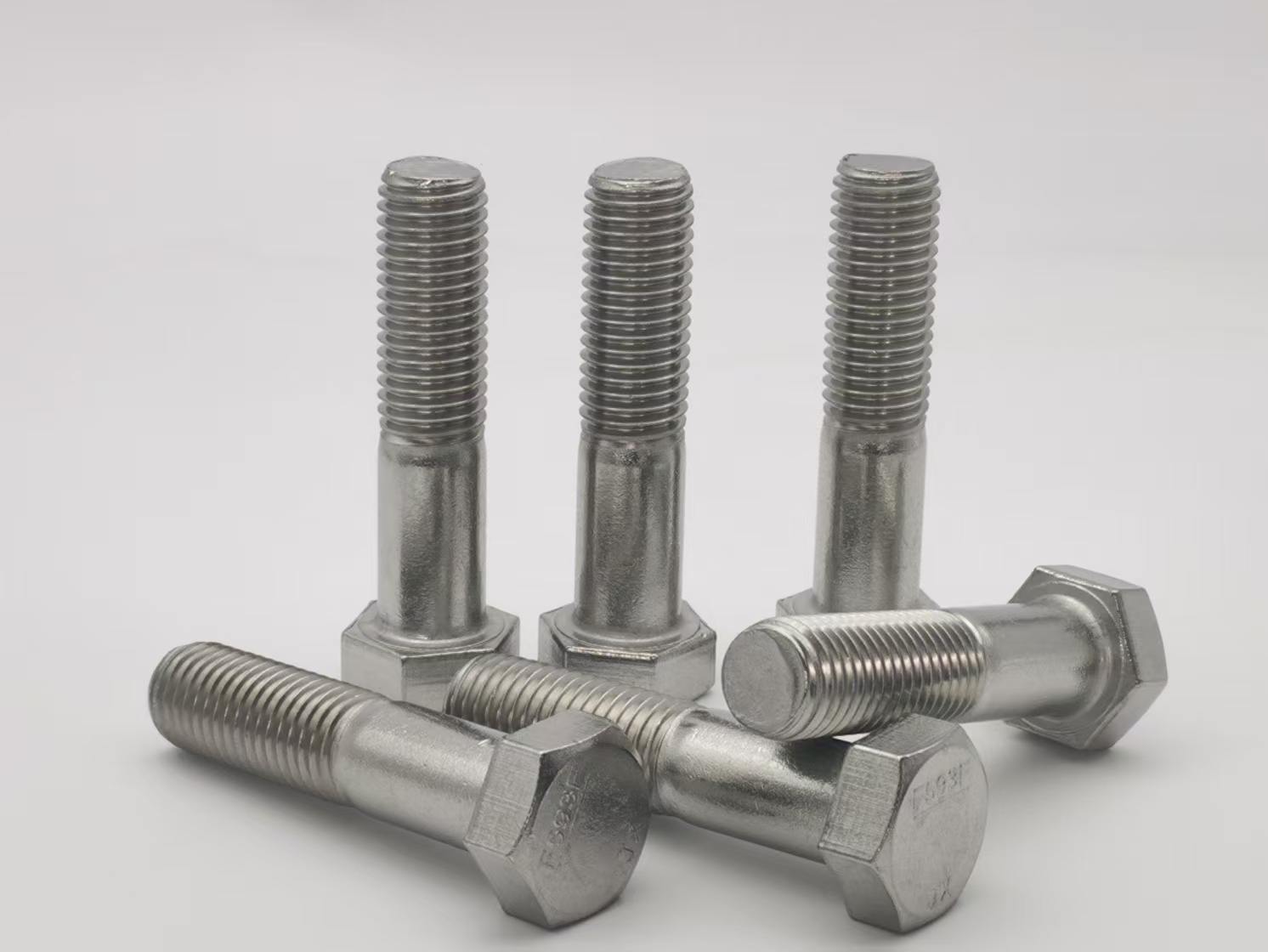

Vite a testa esagonale 316SS 3/4-10 x 3-1/2

Vite a testa esagonale 316SS 3/4-10 x 3-1/2

JG produce ilVite a testa esagonale 316SS 3/4-10 x 3-1/2per applicazioni di fissaggio industriale resistenti alla corrosione. Questo elemento di fissaggio ASTM F593 SH2 è prodotto in acciaio inossidabile 316 mediante ricalcatura a freddo controllata, rullatura di precisione della filettatura e trattamento termico. La vite a testa esagonale 316SS 3/4-10 x 3-1/2 è prodotta secondo i requisiti dimensionali di ASME B18.2.1 e ispezionata rispetto al disegno approvato per il modello 548417.

Valore ingegneristico e produttivo

La sequenza di formatura per questa vite a testa esagonale 316SS 3/4-10 x 3-1/2 è progettata per controllare la geometria della testa, la rettilineità del gambo e il flusso del grano. Le filettature rullate forniscono un profilo di filettatura coerente senza tagliare la grana del materiale. I parametri di trattamento termico e condizionamento sono controllati in batch per ottenere le proprietà meccaniche ASTM F593 SH2 specificate mantenendo la stabilità dimensionale. La configurazione della filettatura specificata è 1,75 di lunghezza minima della filettatura.

Per questa vite a testa esagonale in 316SS 3/4-10 x 3-1/2, l'obiettivo delle proprietà meccaniche è una resistenza alla trazione di 110–150 ksi (758–1034 MPa), una resistenza allo snervamento di 75 ksi (517 MPa) minimo e una durezza Rockwell di HRC 20–32. Questi sono obiettivi delle specifiche; i risultati effettivi del lotto vengono registrati nel rigoroso rapporto sulle proprietà meccaniche fornito per il prodotto.

Rigoroso rapporto sulle proprietà meccaniche

Ogni lotto di produzione delVite a testa esagonale 316SS 3/4-10 x 3-1/2richiede un rigoroso rapporto sulle proprietà meccaniche. Il rapporto identifica il materiale, la condizione ASTM F593, il numero di lotto o di colata, il diametro nominale e il metodo di prova applicabile. Registra i risultati effettivi di resistenza alla trazione, carico di snervamento, allungamento e durezza Rockwell. I test sugli elementi di fissaggio a grandezza naturale e/o sui campioni lavorati vengono eseguiti come applicabile alla norma ASTM F593 e al piano di ispezione approvato. La tracciabilità collega i dati delle prove meccaniche al certificato del materiale, al lotto di trattamento termico e al lotto di spedizione.

Specifiche del prodotto

Documentazione di qualità con ogni lotto

• Certificato del materiale con risultati di composizione chimica e tracciabilità del numero di calore
• Rigoroso rapporto sulle proprietà meccaniche con risultati effettivi di trazione, snervamento, allungamento e durezza
• Record di test applicabili su campioni a grandezza naturale e/o lavorati
• Rintracciabilità dei lotti di trattamenti termici e incrudimenti
• Rapporto di ispezione dimensionale relativo a ASME B18.2.1 e requisiti di disegno

Ispezione dimensionale e visiva

La vite a testa esagonale 316SS 3/4-10 x 3-1/2 viene ispezionata per quanto riguarda l'accettazione del calibro della filettatura, la lunghezza complessiva, la lunghezza della filettatura, la larghezza della testa, l'altezza della testa, il diametro del gambo, lo smusso e la geometria sottotesta. I controlli di lavorazione confermano che gli elementi di fissaggio sono puliti e privi di bave, giunzioni, giunzioni e difetti superficiali dannosi. È possibile presentare cinque campioni di pre-produzione per l'approvazione prima della produzione in serie.

Fornitura OEM da JG

JG supporta la produzione basata su disegni, l'approvazione dei campioni e la fornitura in grandi quantità di viti a testa esagonale in 316SS 3/4-10 x 3-1/2. L'imballaggio per l'esportazione utilizza cartoni robusti con identificazione del lotto e imballaggio esterno protettivo. Contatta JG con il tuo disegno, la domanda annuale e i requisiti di documentazione per un preventivo per ilVite a testa esagonale 316SS 3/4-10 x 3-1/2.
