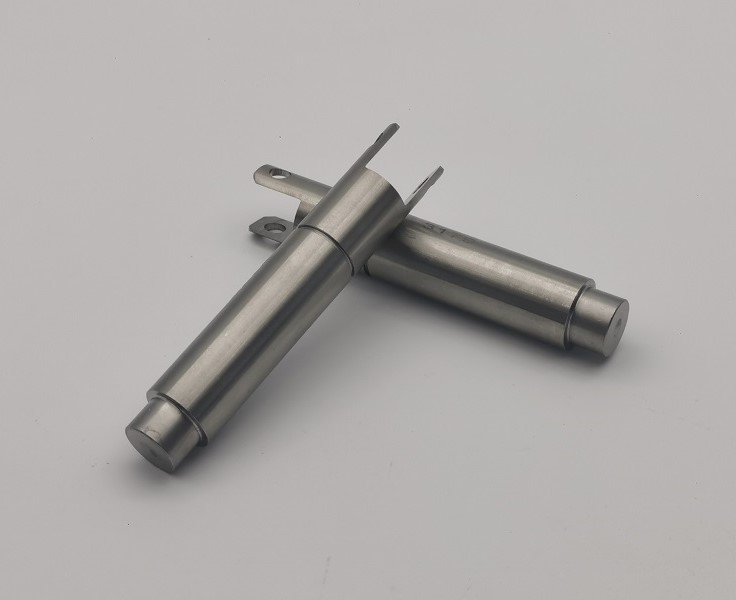

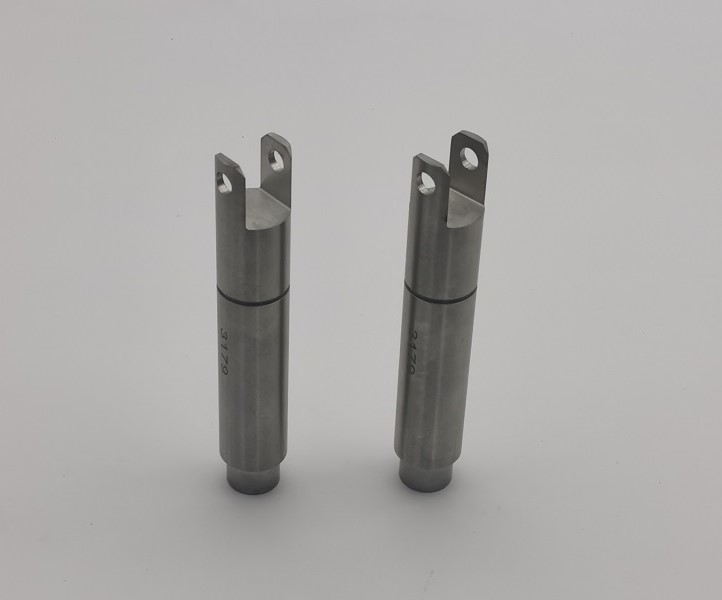

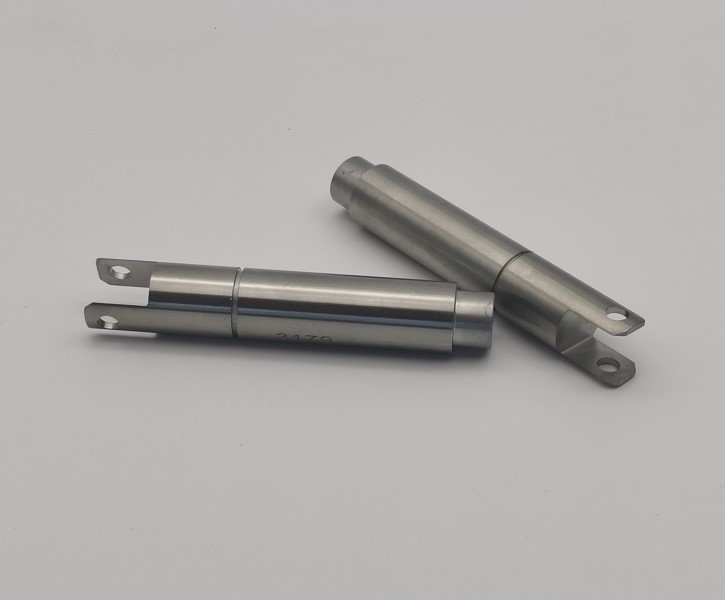

JG produce ilAlbero porta pistone medico personalizzato 440Cper apparecchiature mediche e meccanismi a pistoni di precisione. Questo sottile componente con estremità a forcella combina diametri dei cuscinetti temprati, tolleranze geometriche strette e una delicata funzione di connessione a due linguette. Il controllo della produzione dopo il trattamento termico è essenziale perché l'albero finito deve fornire un movimento preciso pur rimanendo pulito, privo di bave e privo di danni estetici o strutturali.

Panoramica del prodotto

L'albero portapistone medicale Custom 440C è prodotto secondo il disegno 121755 Revisione A in acciaio inossidabile AISI 440C. Il componente ha una lunghezza complessiva di 3,545 pollici, un lungo corpo rettificato di precisione, diametri finali a gradini e un'estremità biforcuta con un foro trasversale controllato. Il disegno richiede che le dimensioni e le finiture finali siano ottenute dopo il trattamento termico.

Processo di produzione

1. Verifica e tracciabilità dei materiali in acciaio inossidabile 440C
2. Tornitura CNC del corpo albero, spallamenti e sovrametallo
3. Fresatura di precisione della fessura della forcella e di due linguette terminali
4. Foratura a foro incrociato e preparazione controllata dei bordi
5. Trattamento termico a 53-58 HRC
6. Rettilineità post trattamento termico e verifica dimensionale
7. Rettifica cilindrica e di spallamento di precisione fino alla dimensione finale
8. Sbavatura, marcatura dei pezzi, pulizia e ispezione visiva
9. Controllo dimensionale finale e imballaggio protettivo dei componenti medici

Rettifica post-trattamento termico e stabilità dimensionale

La principale sfida produttiva dell'albero portapistone medicale Custom 440C è il mantenimento della rettilineità, della precisione del diametro e delle relazioni tra i riferimenti dopo l'indurimento. Il processo di riferimento richiede un pezzo grezzo da circa 0,645 pollici, trattamento termico e rettifica fino alle dimensioni finali. Il trattamento termico controllato, la tolleranza di macinazione adeguata, i parametri di macinazione a bassa temperatura e l'ispezione intermedia aiutano a prevenire distorsioni e bruciature da macinazione.

Linguette della forcella e controllo di precisione del foro incrociato

L'estremità della forcella dell'albero porta pistone medico Custom 440C comprende due linguette sottili che circondano una fessura centrale. Il foro trasversale è specificato a 0,198 +/- 0,001 pollici con controlli geometrici riferiti al dato A. La spaziatura accurata delle linguette, la posizione dei fori abbinata e l'attenta sbavatura supportano un assemblaggio affidabile dei perni. Un imballaggio dedicato protegge le due linguette da urti o piegature durante la spedizione.

Specifiche tecniche

Documenti di qualità

• Certificato dei materiali e tracciabilità del calore
• Rapporto sul trattamento termico e sulla durezza
• Rapporto di ispezione dimensionale con ogni spedizione
• Certificato di conformità che identifica il codice prodotto e la revisione
• Certificato di conformità RoHS per il materiale specificato quando richiesto
• Documentazione di ispezione primo articolo quando richiesta

Caratteristiche del prodotto

• Acciaio inossidabile AISI 440C di alta qualità
• Trattato termicamente a 53-58 HRC
• Rettificata di precisione dopo il trattamento termico
• Diametri rettificati e tolleranze geometriche ristretti
• Slot della forcella e relazione tra fori incrociati precisi
• Finitura dei componenti medici pulita e senza sbavature
• Imballaggio protetto per le pastiglie delicate delle forchette
• Produzione OEM secondo i disegni del cliente

Applicazioni

• Meccanismi medici a pistone
• Attrezzature diagnostiche e analitiche
• Assemblaggi di controllo dei fluidi medici
• Sistemi di movimento medicale di precisione
• Macchinari medicali OEM personalizzati

Controllo della qualità geometrica e superficiale

L'albero porta pistone medico Custom 440C include controlli geometrici di perpendicolarità, parallelismo, planarità e riferimenti geometrici fino a 0,001-0,005 pollici. Le superfici del terreno e le caratteristiche delle forche vengono ispezionate utilizzando adeguate attrezzature di precisione. Tutti gli spigoli vivi sono rotti e non sono consentite sbavature o traverse allentate o pendenti.

Pulizia e requisiti visivi

Tutte le superfici devono essere pulite e prive di macchie, scolorimento, graffi, ammaccature, crepe, imperfezioni, sporco, grasso e altri contaminanti. L'identificazione è incisa nella zona specificata nel disegno con rugosità controllata. L'albero portapistone medicale personalizzato 440C finito viene maneggiato e imballato per proteggere i diametri rettificati di precisione, i fori trasversali e le linguette della forcella.

Lavorazione di precisione medica OEM di JG

JG fornisce l'albero portapistone medico personalizzato 440C da quantità di prototipi attraverso la produzione ripetuta. Il nostro processo integrato copre la tornitura CNC, la lavorazione di forche, la tempra, la rettifica di precisione, l'ispezione dimensionale, il controllo della pulizia e l'imballaggio protettivo. La documentazione relativa ai materiali, al trattamento termico, alla conformità e all'ispezione supporta i requisiti di qualità e tracciabilità dei clienti.
