Asta con binario personalizzato C1045 cromato duro

Asta con binario personalizzato C1045 cromato duro

JG produce ilAsta con binario personalizzato C1045 cromato duroper carrelli indicizzatori, meccanismi di posizionamento e gruppi di movimento lineare industriali. Il componente è prodotto in acciaio trafilato a freddo AISI C1045 e combina tornitura CNC, lavorazione di scanalature, rettifica di precisione, lucidatura e cromatura dura. Il diametro esterno critico viene rifinito dopo la placcatura in modo che l'albero raggiunga l'adattamento, la qualità della superficie e la resistenza all'usura richiesti.

Questo prodotto non è un'asta cromata commerciale standard. L'estremità filettata, la testa a gradini e scanalata, il diametro dell'albero controllato e la finitura superficiale specificata richiedono un processo di lavorazione e placcatura coordinato. La certificazione dei materiali e un rapporto di ispezione dimensionale supportano la tracciabilità per la produzione OEM.

Processo di produzione

ILAsta con binario personalizzato C1045 cromato duroinizia con la barra in acciaio a medio tenore di carbonio certificata. Prima della produzione della filettatura, dei gradini finali e della scanalatura vengono stabiliti riferimenti di lavorazione stabili. Il sovrametallo di molatura e lo spessore della cromatura vengono pianificati insieme poiché il diametro esterno finale di 0,4991/0,4986 pollici deve essere raggiunto dopo la cromatura dura.

1. Verifica delle barre di acciaio C1045 in entrata e tracciabilità dei lotti termici
2. Taglio e tornitura CNC del corpo albero e dei gradini terminali
3. Lavorazione filettatura esterna 5/16-18 UNC-3A
4. Fresatura di scanalature e smussatura dei bordi
5. Levigatura e lucidatura di precisione pre-placcatura
6. Cromatura dura con spessore di 0,0003-0,0006 pollici
7. Rettifica di precisione post-placcatura fino al diametro esterno finale
8. Lucidatura finale fino alla finitura superficiale massima RMS 16
9. Sbavatura, pulizia e ispezione visiva
10. Controllo dimensionale e imballaggio protettivo per l'esportazione

Controllo del diametro post-placcatura

La principale sfida ingegneristica è il rapporto tra l'accumulo della placcatura e il diametro finale del cuscinetto. Il cromo duro si deposita sulla superficie dell'acciaio, ma lo spessore della placcatura può variare attorno ai bordi e cambiare la geometria. JG controlla quindi il diametro della preplacca, il sovrametallo di placcatura e il materiale di rettifica finale come un unico processo.

Dopo la cromatura, ilAsta con binario personalizzato C1045 cromato duroè rettificato a 0,4991/0,4986 pollici, equivalente a circa 12,677/12,664 mm. La banda di tolleranza del diametro totale è di soli 0,0005 pollici, ovvero circa 0,013 mm. Questo stretto controllo post-placcatura supporta un adattamento ripetibile del carrello senza fare affidamento su accumuli di cromo incontrollati.

Rettifica di precisione e finitura superficiale RMS 16

La lunga superficie cilindrica è specificata a RMS 16 massimo, circa Ra 0,4 micrometri. Il raggiungimento di questa finitura richiede un supporto centrale stabile, parametri di rettifica controllati, un'adeguata ravvivatura della mola e un'attenta lucidatura. Le condizioni della superficie vengono controllate per individuare bruciature da molatura, chiacchiere, rigature, cavità di placcatura e danni da manipolazione.

Un requisito di rettilineità di 0,002 pollici limita anche la flessione lungo la lunghezza funzionale dell'albero. Per ilAsta con binario personalizzato C1045 cromato duro, rettilineità e finitura superficiale lavorano insieme: un diametro liscio da solo non può fornire una guida lineare affidabile se l'albero è distorto. L'ispezione si concentra quindi sia sulla superficie che sull'intera geometria funzionale.

Caratteristiche delle estremità filettate e scanalate

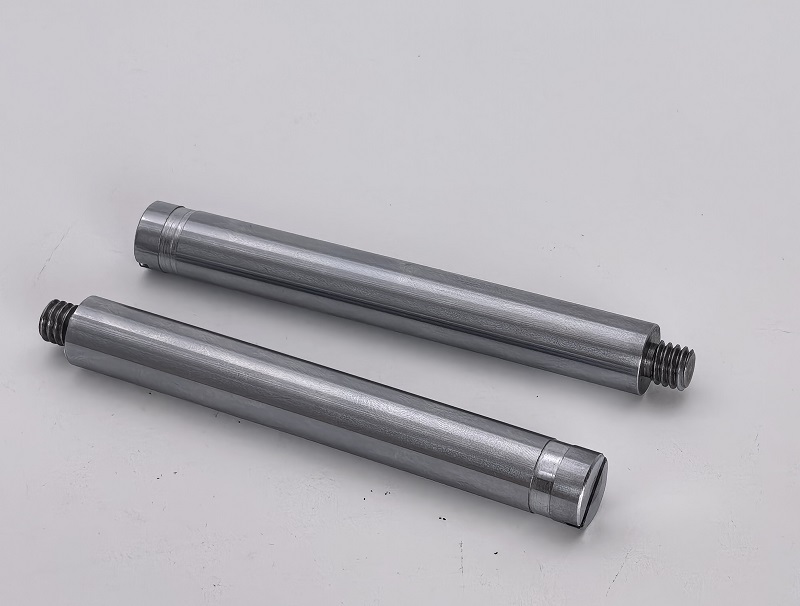

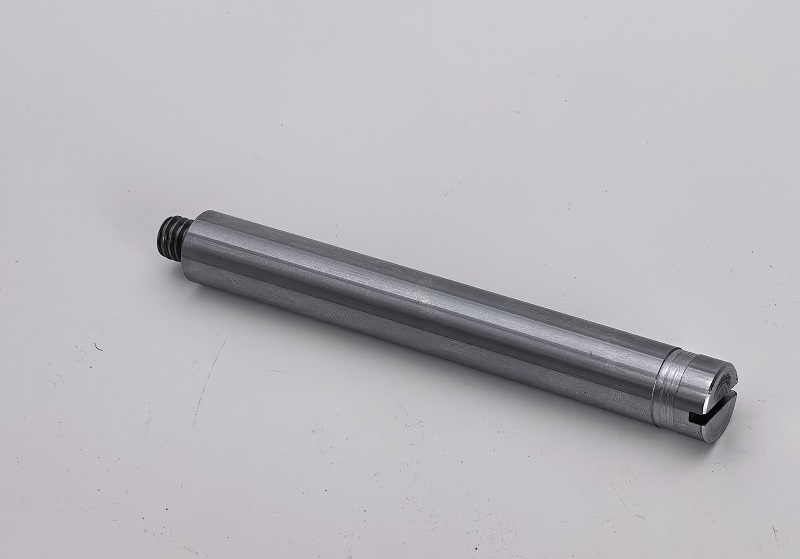

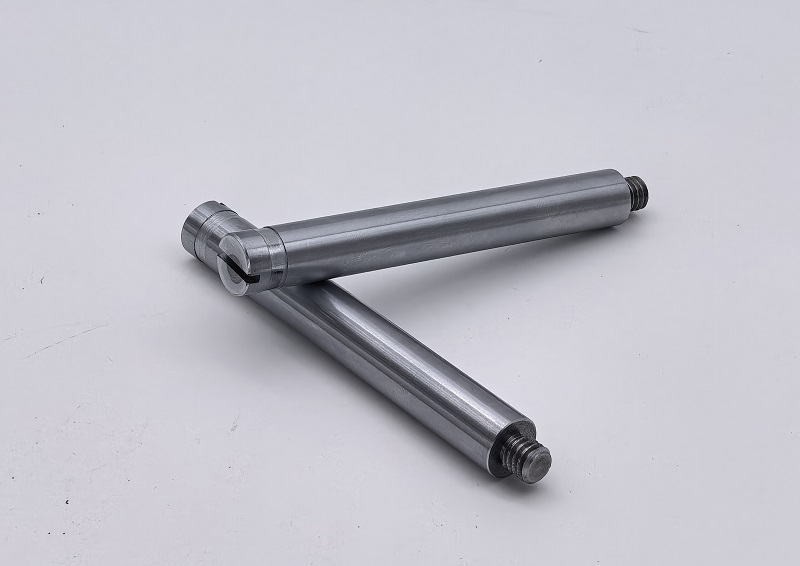

Un'estremità contiene una filettatura esterna 5/16-18 UNC-3A per un montaggio sicuro. L'estremità opposta include un diametro a gradini e una fessura di precisione per l'indicizzazione o l'impegno di guida. Queste caratteristiche devono rimanere correttamente correlate all'asse dell'albero rettificato affinché il meccanismo assemblato possa trasferire il movimento senza inceppamenti o giochi eccessivi.

Smussi e transizioni vengono sbavati prima dell'ispezione finale. L'imballaggio protettivo previene segni di impatto sulla filettatura, sulla testa scanalata e sulla superficie di appoggio cromata durante la movimentazione e la spedizione internazionale.

Specifiche tecniche

C1045 Verifica dei materiali

Il disegno specifica l'acciaio trafilato a freddo AISI C1045. Il certificato del materiale di produzione identifica l'acciaio di grado 45 da un calore e un lotto tracciabili, supportando le proprietà chimiche e meccaniche previste per questo materiale per alberi a medio contenuto di carbonio. La chimica certificata comprende 0,45% di carbonio, 0,59% di manganese ed elementi residui controllati.

I risultati dei test meccanici sulle materie prime registrano una resistenza alla trazione di circa 672-673 MPa, un limite di snervamento di 417-427 MPa, un allungamento del 24,0-24,5% e una riduzione dell'area del 48%. Questi valori di certificato forniscono la tracciabilità dell'acciaio in entrata utilizzato per produrre ilAsta con binario personalizzato C1045 cromato duro; nel disegno non è specificato alcun trattamento termico separato della parte finita.

Controllo dimensionale

Il rapporto dimensionale copre cinque parti campione e quindici caratteristiche identificate. I punti di ispezione includono il diametro finale dell'albero, la rettilineità, le lunghezze controllate, la finitura della superficie rettificata, gli smussi, i diametri delle estremità, le dimensioni della fessura e la filettatura 5/16-18 UNC-3A. Le misure vengono registrate in millimetri mentre le dimensioni del disegno originale rimangono in pollici.

L'ispezione finale utilizza micrometri, apparecchiature per la finitura superficiale, calibri per filettature e metodi di misurazione della rettilineità adeguati. I registri di ispezione possono essere forniti con le spedizioni quando richiesto. ILAsta con binario personalizzato C1045 cromato duroviene inoltre controllato visivamente per verificare la presenza di bave, spigoli vivi, graffi, danni alla placcatura, macchie e superfici di contatto non protette.

Caratteristiche del prodotto

• Costruzione in acciaio a medio tenore di carbonio AISI C1045
• Superficie cromata dura per resistenza all'usura e alla corrosione
• Rettifica finale di precisione eseguita dopo la cromatura
• Banda di tolleranza del diametro esterno totale di 0,0005 pollici
• RMS 16 massima superficie rettificata e lucidata
• Rettilineità controllata per una corsa fluida del carrello
• Filettatura esterna di precisione 5/16-18 UNC-3A
• Estremità di indicizzazione a gradini e scanalata lavorata
• Tracciabilità materiale e dimensionale
• Produzione OEM secondo i disegni del cliente

Applicazioni

• Meccanismi del carrello indicizzato
• Sistemi di posizionamento lineare
• Apparecchiature per l'automazione
• Gruppi di guide e binari industriali
• Macchine per l'imballaggio e la trasformazione
• Apparecchiature di controllo del movimento OEM personalizzate

Produzione di alberi di precisione OEM da JG

JG fornisce alberi in acciaio personalizzati che richiedono tornitura, rettifica, placcatura e ispezione coordinate. La revisione tecnica riguarda la selezione dei riferimenti, la tolleranza di rettifica, lo spessore della placcatura, la classe della filettatura, la rettilineità, la finitura superficiale e l'imballaggio protettivo prima dell'inizio della produzione.

Invia a JG il tuo disegno, la quantità annuale e i requisiti di documentazione per un preventivo. JG può produrre ilAsta con binario personalizzato C1045 cromato duroe simili alberi cromati rettificati di precisione per prototipi, piccoli lotti e produzioni OEM ripetute.
