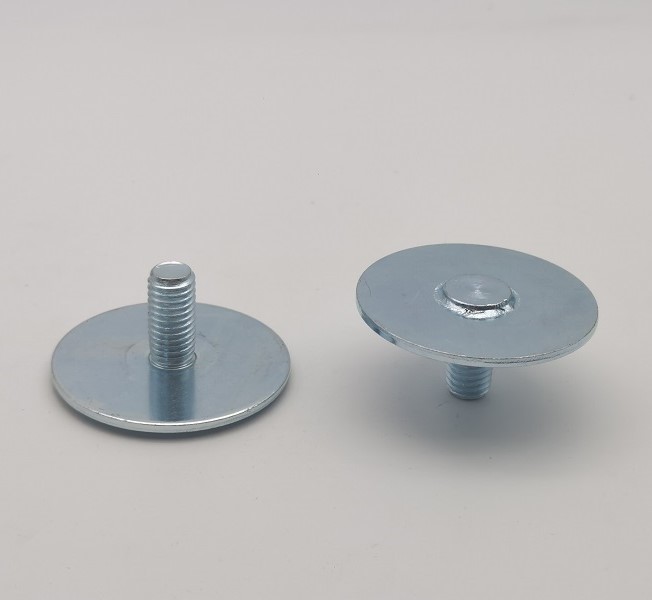

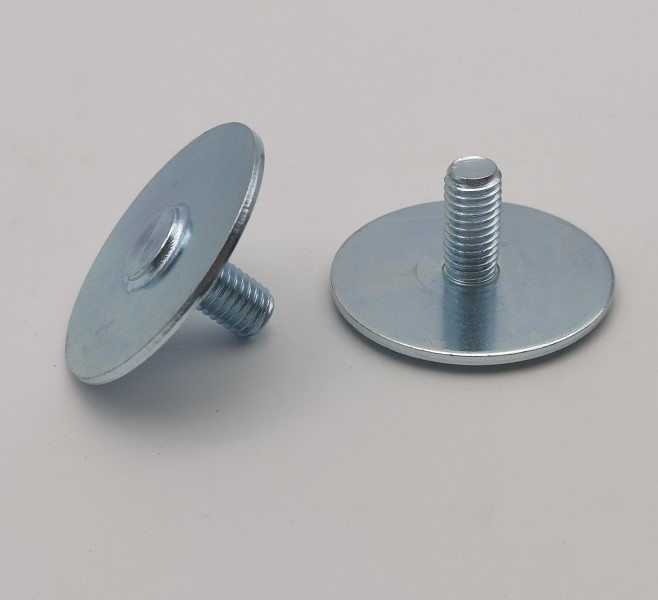

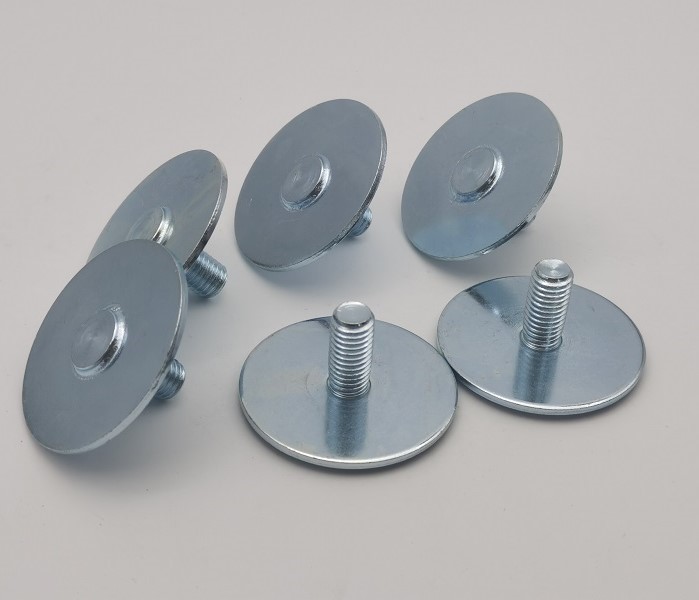

Perno della piastra base filettata zincata M10

JG produce ilPerno della piastra base filettata zincata M10per applicazioni industriali di montaggio, fissaggio e assemblaggio di apparecchiature. Questo componente di montaggio filettato M10 personalizzato combina un'ampia piastra di base in acciaio stampato con una filettatura esterna di precisione, creando una connessione stabile per la distribuzione del carico per gli assemblaggi OEM.

Il perno della piastra base filettata zincata M10 è realizzato in acciaio a basso tenore di carbonio AISI 1008 o equivalente approvato. Il componente ha una base rotonda da 49,5 ±0,3 mm, uno spessore della piastra da 2,2 mm e una filettatura esterna M10×1,5-6g con una lunghezza filettata di 20 mm. Tutte le dimensioni sono prodotte e controllate secondo il disegno M030192.

Processo produttivo e valore ingegneristico

La produzione del perno della piastra base filettata zincata M10 richiede tranciatura e stampaggio controllati della piastra rotonda, preparazione del perno filettato, rullatura della filettatura, giunzione meccanica sicura, sbavatura, pulizia e zincatura trasparente. Il controllo del processo si concentra sulla planarità della piastra di base, sulla perpendicolarità dei perni, sulla sicurezza dei giunti e sulla geometria coerente della filettatura.

L'ampia base da 49,5 mm distribuisce il carico di assemblaggio su un'area di contatto più ampia. L'allineamento accurato tra il perno filettato e la piastra stampata supporta un'installazione stabile. Dopo l'assemblaggio e la placcatura, la filettatura M10×1,5-6g viene verificata con calibri GO/NO-GO calibrati per evitare che l'accumulo di rivestimento comprometta l'adattamento.

Applicazioni

• Montaggio di apparecchiature industriali
• Assemblaggi di lamiere e involucri
• Protezioni macchinari e pannelli di accesso
• Assemblaggi automobilistici e di trasporto
• Sistemi di fissaggio OEM personalizzati

Placcatura in zinco trasparente secondo ASTM B633

Il perno della piastra base filettata zincata M10 riceve una zincatura trasparente conforme a ASTM B633 SC2 Tipo V. Il rivestimento fornisce un aspetto metallico pulito e protezione dalla corrosione pur mantenendo le dimensioni funzionali della filettatura. La copertura della placcatura, l'aspetto e l'accettazione del filo vengono controllati dopo la finitura.

Specifiche tecniche

Controllo qualità e report sui lotti

Ogni lotto diPerno della piastra base filettata zincata M10è controllato attraverso la verifica del materiale in entrata, i controlli dimensionali in corso d'opera e l'ispezione finale. Le caratteristiche critiche includono diametro e spessore della piastra, lunghezza filettata, accettazione del calibro M10×1,5-6g, allineamento dei perni, integrità del giunto e condizioni della superficie finita.

• Certificato del materiale con composizione chimica e proprietà meccaniche
• Rigoroso rapporto sulle proprietà meccaniche per ciascun lotto di produzione
• Rapporto di controllo dimensionale secondo il disegno M030192
• Ispezione del calibro passa/non passa dopo la placcatura
• Rapporto di ispezione della placcatura e tracciabilità del lotto
• Test congiunti di estrazione, push-out o coppia quando specificato dal piano di controllo approvato

Requisiti di lavorazione

Il perno della piastra base filettata zincata M10 deve essere privo di bave e spigoli vivi. Le parti finite devono inoltre essere esenti da olio, residui di solventi, corrosione, macchie e altre contaminazioni. L'ispezione visiva conferma una superficie zincata pulita e uniforme, senza danni che potrebbero influire sull'assemblaggio o sull'aspetto.

Produzione OEM da JG

JG supporta prototipi, campioni di produzione e produzione in serie diPerno della piastra base filettata zincata M10. La revisione tecnica riguarda la producibilità, l'utensileria, il controllo della filettatura, la verifica dei giunti, la placcatura e la documentazione di ispezione. Invia a JG il tuo disegno, la domanda annuale e i requisiti dei documenti di qualità per un preventivo.
